管状带式输送机

圆管状带式输送机（管带机，JB/T103802013）

普通皮带机的升级机型，输送带被六边形托辊组卷成闭合圆管包裹物料，密闭防尘、支持三维空间转弯、大倾角爬坡，属于环保长距离散料输送设备。

一、工作原理

机头、机尾受料与卸料段皮带是平展状态； 中间输送段：六边形（6 托辊）/ 八边形（8 托辊）托辊组逐步把平皮带卷成圆管状，皮带边缘相互搭接密封，物料封闭在管内输送； 到达头部前，过渡托辊组再把圆管逐步展平，头部滚筒卸料。

回程可做单管回程展平，也可做双管回程（回程也卷成圆管，可反向输送另一种物料），实现一机两用。

二、核心结构

<!--[if !supportLists]-->1. <!--[endif]-->管状输送带（关键易损件） 必须具备横向刚性 + 纵向柔性，边缘做加强处理；分织物芯、钢丝绳芯；煤矿工况可做阻燃抗静电管状带。不能用普通平皮带直接替代。

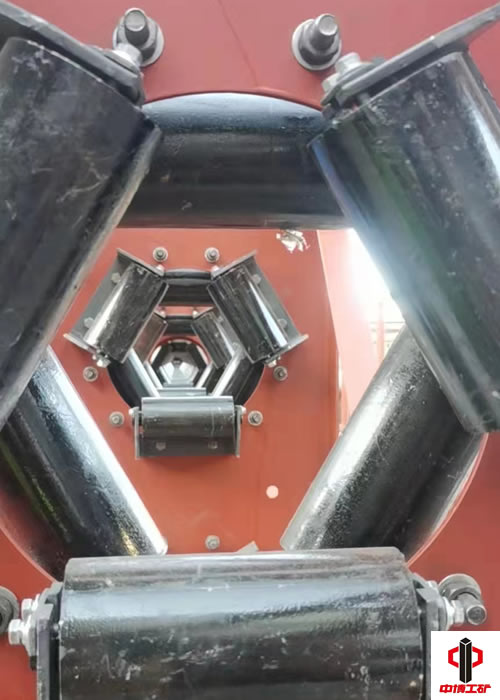

<!--[if !supportLists]-->2. <!--[endif]-->六边形托辊组：6 只托辊围成正六边形，强制把皮带箍成圆管；是整机数量多部件。

<!--[if !supportLists]-->3. <!--[endif]-->机头、机尾过渡段：平皮带↔圆管的渐变段，长度严格设计，防止皮带褶皱、翻边、撕裂。

<!--[if !supportLists]-->4. <!--[endif]-->驱动、张紧装置：运行阻力大于普通皮带机，电机功率比同运量 DTⅡ 皮带机大 30%60%；常用重锤张紧。

<!--[if !supportLists]-->5. <!--[endif]-->桁架机架、安全保护：防撕裂、管变形检测、跑偏、限位开关。

三、核心性能参数

<!--[if !supportLists]-->· <!--[endif]-->标准管径：100850mm，管径决定大输送量；物料大块度≤管径 1/3

<!--[if !supportLists]-->· <!--[endif]-->输送倾角：大 30°（普通槽型皮带机一般≤1820°），倾角大可缩短整机长度中国机械工...

<!--[if !supportLists]-->· <!--[endif]-->空间转弯：可水平面、垂直面同时转弯，不用中间转载站；织物带小转弯半径≥300× 管径；钢丝绳芯≥600× 管径

<!--[if !supportLists]-->· <!--[endif]-->单机距离：织物芯可达 23km；钢丝绳芯可达 10km

<!--[if !supportLists]-->· <!--[endif]-->填充率：推荐6070%，不建议满管 75% 以上，防止卡管、皮带挤压损伤

<!--[if !supportLists]-->· <!--[endif]-->带速：0.85.0m/s；运量大可达几千 t/h

管径带宽对照表（国标 JB/T103802013） | 名义管径 mm|150|200|250|300|350|400|500|600| |---|---|---|---|---|---|---|---|---| | 配套带宽 mm|550|730|910|1100|1280|1460|1820|2190|

✅优点

<!--[if !supportLists]-->1. <!--[endif]-->全密闭输送：无洒料、粉尘小，防风防雨，环保优势突出，不需要额外除尘罩；适合厂区、居民区周边、穿越公路河道场景中国机械工...。

<!--[if !supportLists]-->2. <!--[endif]-->三维空间转弯：一条管带机替代多条普通皮带 + 多个转运站，省去转运站土建、落料斗、除尘设备，复杂地形综合投资降低。

<!--[if !supportLists]-->3. <!--[endif]-->爬坡角度更大，同等提升高度设备总长度更短。

<!--[if !supportLists]-->4. <!--[endif]-->基本不跑偏：六边形托辊约束皮带，消除传统皮带机跑偏顽疾。

<!--[if !supportLists]-->5. <!--[endif]-->横向占地小，桁架尺寸紧凑。

<!--[if !supportLists]-->6. <!--[endif]-->回程双管机型可以双向输送两种物料。

❌缺点（选型必须重视）

<!--[if !supportLists]-->1. <!--[endif]-->造价高：设备投资远高于 DTⅡ 普通皮带机；专用管状输送带价格昂贵。

<!--[if !supportLists]-->2. <!--[endif]-->运行阻力大，能耗高，同等运量比普通皮带机耗电高。

<!--[if !supportLists]-->3. <!--[endif]-->不适合粘性大、湿黏结块物料，容易粘管内壁，造成圆管变形、搭接处起鼓、撕裂皮带。

<!--[if !supportLists]-->4. <!--[endif]-->维护难度高：托辊数量巨大；皮带出现褶皱、翻边、局部变形后处理麻烦；对安装精度要求极高。

<!--[if !supportLists]-->5. <!--[endif]-->大块棱角物料要严控粒度，尖锐物料易割伤搭接位置。

<!--[if !supportLists]-->6. <!--[endif]-->不能重载多点卸料，只适合头部集中卸料。

适用 / 不适用物料

✅适合：煤炭、石灰石、矿石、熟料、焦炭、粉煤灰、粮食、化工颗粒等流动性较好粉粒块状物料；电厂、矿山、港口、水泥厂长距离环保输送。

❌不适合：污泥、高湿粘性物料、纤维缠绕物料、大块尖锐矿石、极易破碎成品颗粒。

选型关键要点

<!--[if !supportLists]-->1. <!--[endif]-->物料：堆积密度、粒度、湿度、温度、是否磨琢；块度严格控制≤管径 1/3。

<!--[if !supportLists]-->2. <!--[endif]-->输送量 t/h，计算选择管径、带速；严禁超填充率运行。

<!--[if !supportLists]-->3. <!--[endif]-->线路：总长度、提升高度，有无水平 / 垂直转弯，转弯角度、转弯半径。

<!--[if !supportLists]-->4. <!--[endif]-->回程形式：回程展平，还是回程也成圆管双向送料。

<!--[if !supportLists]-->5. <!--[endif]-->皮带类型：织物芯还是钢丝绳芯；井下选阻燃抗静电管状输送带。

<!--[if !supportLists]-->6. <!--[endif]-->功率预留：管带机阻力大，驱动功率要放大，不能照搬普通皮带机公式。

和螺旋输送机、普通皮带机简单对比

表格
